CJM250機床
產品中心 CJM系列輕型車床產品

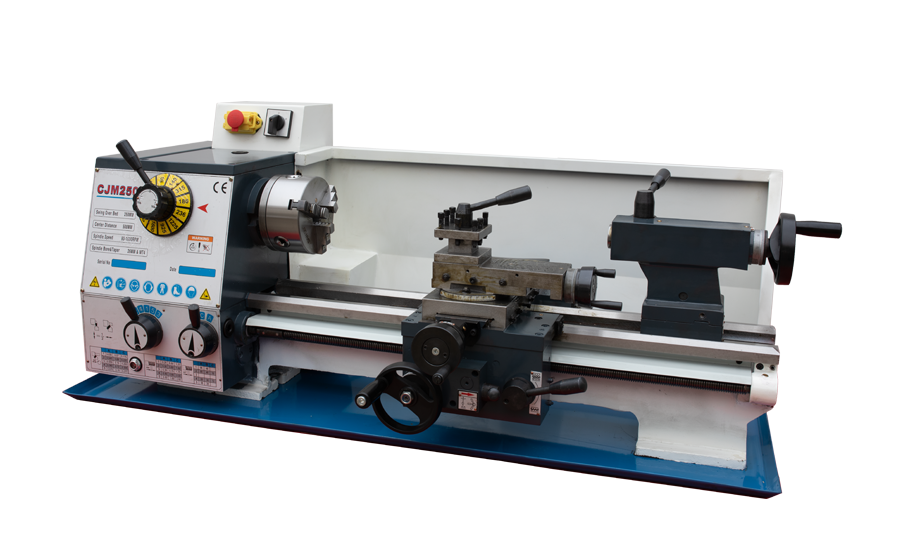

CJM250機床

CJM250機床主要特點

◆ 主軸箱全齒輪傳動，循環檔12級調速

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給，采用互鎖機構，安全性好

◆ 兩山兩矩導軌，精度高，剛性強

◆ 尾座凸輪鎖緊

技術要求

型     號


CJM250/500

CJM250/700

床身上最大工件回轉直徑

250mm

最大工件長度(兩頂尖中心距)

500mm

700mm

中拖板上最大工件回轉直徑

150 mm

主軸通孔直徑

26mm

主軸錐孔

MT.4#

中拖板最大橫向行程

140㎜；

小刀架最大縱向行程

70㎜

公制螺紋范圍/種數

0.25~5.0mm/18

英制螺紋范圍/種數

4~96T.P.I/36

模數螺紋范圍/種數

0.25~2.5M.P/14

徑節螺紋范圍/種數

9~96D.P/24

主軸每轉刀架縱向進給量范圍

0.035~0.375mm/r

主軸每轉刀架橫向進給量范圍

0.0175~0.188mm/r

尾架套筒最大移動量

75mm

尾座套筒錐孔

MT.3#

主軸轉速級數

12

主軸轉速范圍

80~1600 rpm

電機功率

750W

凈重/毛重

160/180kg

185/208kg

外形尺寸 (長×寬×高)

1070×570×500mm

1270×570×500mm

包裝尺寸 (長×寬×高)

1200×610×670mm

1400×610×670mm

隨機附件

規     格

選購附件

三爪卡盤

φ125

油盤

底柜

呆頂尖

MT3#，MT4#

中心架

跟刀架

刀架扳手


四爪單動卡盤

過渡盤

內六角扳手

4、5、6

花盤

亂扣盤

雙頭呆扳手

12-14，17-19

交換掛輪

活絡頂尖

卡盤扳手


冷卻系統

兩軸光柵尺

皮帶



O型610

快換刀架（美式歐式）

工作燈



CJM250機床主要特點

◆ 主軸箱全齒輪傳動，循環檔12級調速

◆ 12級變速進給箱、涵蓋常用螺紋螺距

◆ 縱橫向自動進給，采用互鎖機構，安全性好

◆ 兩山兩矩導軌，精度高，剛性強

◆ 尾座凸輪鎖緊


溫馨提示：

1.本公司產品會持續改進與更新，如有變更，恕不另行通知；

2.因機床配置要求不同，產品圖片與實物可能會有區別，以實物機床為準。
